Membres de l'équipe

Gwendal Bolle - Antoine Klein - Loris Martinez - Tien Dat Phan - Viviane Qian

Présentation

Ce site présente des visualisations autour de l'usage du pétrole dans le monde. L'objectif est de mettre en avant les différences entre les pays et les évolutions au cours du temps ainsi que l'importance du pétrole dans le mix énergétique mondial. Cela permettra de montrer l'évolution de la consommation, de la production et des réserves de pétrole au cours du temps et voir l'enjeu majeur qu'est le pétrole dans la lutte contre le réchauffement climatique.

Source des données

Energy Institute met à disposition un classeur Excel qui recense les données énergétiques dans le monde. Nous exploitons les feuilles “Oil: Proved reserves - Barrels (from 1980)”, et “Oil: Production - Tonnes (from 1965)” et “Oil: Consumption - Tonnes (from 1965)” pour les données pétrolières. Nous utilisons également les données de consommation des autres sources d'énergie pour faire ressortir la part du pétrole dans le mix énergétique mondial et par pays. La source est disponible sur le lien suivant : https://www.energyinst.org/statistical-review/resources-and-data-downloads

Nous utilisons l'évolution de la population par pays 1860-2021 pour calculer les données par habitant : https://ourworldindata.org/grapher/population?time=1860..latest

Traitements opérés

Nos données étaient séparées en 5 fichiers CSV différents. Dans ces fichiers, il manquait parfois des données pour certaines années, comme par exemple les réserves de pétrole où nous avons des données qu'à partir de 1980. Afin d'avoir seulement les données qui nous intéressent pour nos visualisations, nous avons décidé de faire un traitement en Python pour regrouper ces données intéressantes dans un seul fichier json. Les données en json sont regroupées d'abord par année puis par code de pays, cela nous permet de pouvoir facilement effectuer les calculs nécessaires aux graphiques relatifs à une certaine année. Cela permet également de faciliter le mapping entre nos données et les graphes proposés par la bibliothèque d3.js. Dans ce fichier JSON, nous retrouvons pour chaque année et chaque code pays : le nom complet du pays, la production de pétrole en TWh, la consommation de pétrole en TWh, les réserves de pétrole en barils, la part du pétrole dans le mix énergétique mondial (en pourcentage) ainsi que la population du pays. Lors de l'exécution, ces données sont agregées en fonction de l'année et des pays sélectionnés par l'utilisateur.

Architecture

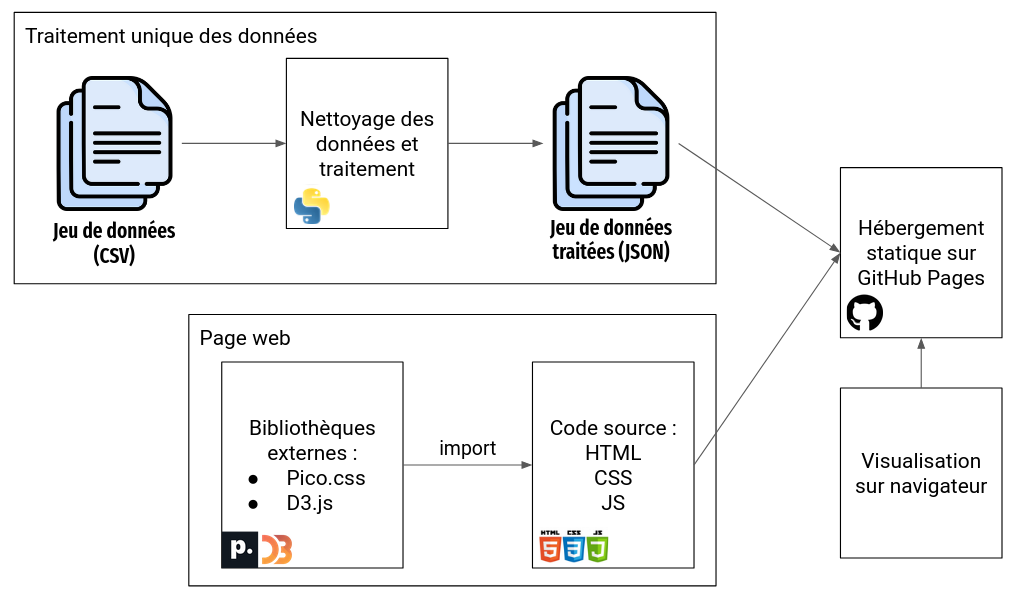

L'image suivante présente une vue d'ensemble de notre projet :

Elle est organisée en trois points :

• Traitement unique des données : il s'agit du travail effectué en Python sur les CSV de départ pour aboutir aux JSON utilisés par notre page web.
• Réalisation du site web : celle-ci est réalisée en HTML, CSS et JavaScript, ainsi que les bibliothèques externe Pico.css et D3.js.
• Hébergement statique du site web et des fichiers JSON : il est effectué grâce aux GitHub Actions et à GitHub Pages qui ont permis respectivement de minifier notre code source et de l'héberger.

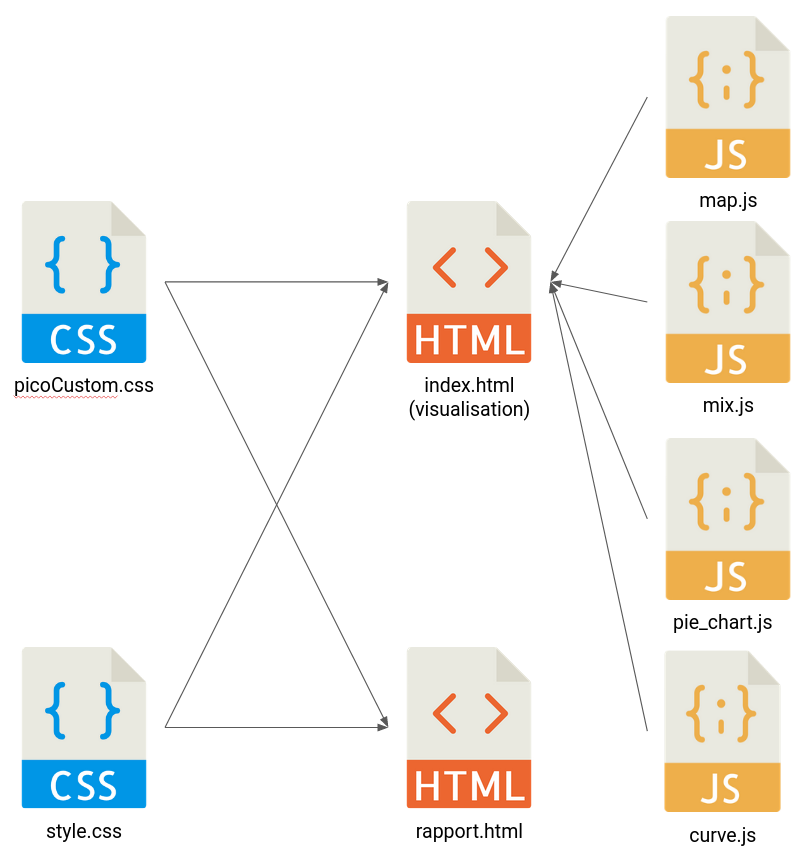

L'image suivante présente l'organisation du code source de notre site web :

Voici une courte de description du rôle de chacun :

• index.html : il contient tous nos graphes.
• rapport.html : il contient le rapport ici présent.
• picoCustom.css : il permet de personnaliser certaines variables CSS de la bibliothèque Pico.css.
• style.css : il contient les éléments de style de notre site.
• map.js : il contient le code de la carte choroplèthe du monde.
• mix.js : il contient le code du graphe de mix énergétique.
• pie_chart.js : il contient le code du graphe en camembert.
• curve.js : il contient le code du graphe en courbe.

Choix des technologies

Les données sont extraites et traitées une fois en Python puis stockées dans un fichier JSON de manière à faciliter la lecture et l'affichage.

La page web est écrite en HTML, CSS et JavaScript. On utilise également la bibliothèque minimaliste https://picocss.com/ pour gagner du temps sur le style des éléments de notre interface et la bibliothèque d3.js pour créer les graphes.

En ce qui concerne le déploiement, nous avons choisi de le faire en deux étapes via un Github Actions :

• Minification des fichiers CSS et JavaScript à l'aide de https://cssnano.co/ et de https://www.npmjs.com/package/uglifyjs-folder
• Déploiement sur Github Pages

Les graphes

Notre page comporte 4 graphes :

• Carte choroplèthe du monde : ce graphe permet de visualiser la consommation, la production et les réserves de pétroles (au choix de l'utilisateur) pour chaque pays. Un dégradé de couleur permet de mettre en avant les pays qui consomment/produisent/possèdent le plus de pétrole. La carte permet par ailleurs de sélectionner/déselectionner des pays pour se concentrer dessus dans les autres graphes. Cette sélection est également possible via le menu déroulant Countries présent au-dessus de la cart.
• Courbe : on trouve, en dessous de la carte, une courbe qui permet de visualiser l'évolution de la consommation, procuction, ou des réserves de pétrole au fil du temps. Ce graphe est le seul qui ne dépend pas de l'année sélectionnée puisque son rôle est de montrer l'évolution au cours du temps, afin d'avoir une vue plus macroscopique. À noter qu'il faut bien faire attention aux échelles et aux unités car on aurait tendance à penser, par exemple, que les réserves évoluent de la même manière que la production lorsqu'on bascule d'un graphe à l'autre.
• Mix : situé en bas à droite, ce graphe permet de visualiser la part du pétrole dans le mix énergétique mondial ou des pays sélectionnés. C'est le seul graphe qui ne dépend pas de la catégorie sélectionnée (consommation, production, réserves). Les données de mix énergétique sont effet liées uniquement à la consommation. Ce graphe permet de maintenir une vue sur la consommation de pétrole tout en analysant la production par exemple. Ce graphe peut être analysé comme le pendant de la courbe présentée plus haut. En effet, une baisse de la part du pétrole dans le mix énergétique mondial n'implique pas forcément une baisse de la consommation de pétrole, mais plutôt une augmentation globale de la consommation d'énergie.
• Camembert : situé en haut à droite, ce dernier graphe permet de recenser les pays qui consomment/produisent/possèdent le plus de pétrole en fonction de l'année sélectionnée. Il permet d'avoir une vue plus fine que la carte qui ne fait pas de distinction claire entre les pays les plus concernés.

Analyse GreenIT

L'analyse GreenIT est basée sur l'EcoIndex. Cet indice permet de prendre conscience de l'impact écologique d'un site web au travers de métriques définies sur le site d'EcoIndex :

• La performance environnementale : représentée par un score sur 100 et une note de A à G. Une note élevée est synonyme de bonne performance. Notre page web obtient une note de 63.71, ce qui correspond à une note de C.
• L'empreinte environnementale : elle comprend les émissions de gaz à effet de serre et la consommation d'eau générées par la page. Notre page web génère 1.73 g de CO2 et consomme 2.59 cl d'eau.
• La complexité de la page : représenté par la taille du DOM (Document Object Model). Plus cette taille est importante, plus la page est complexe à déchiffrer et à afficher. Le DOM de notre page web comporte 586 éléments.
• Le poids des données transférées : dans l'EcoIndex, ce poids correspond à la taille de la page web puisque ce sont les données qui sont transférées du serveur vers le client. La taille de notre page web est de 1635 Ko.
• Le nombre de requêtes http : l'objectif est de limiter le nombre de requêtes http pour limiter le nombre de connexions au serveur. Notre page web effectue 11 requêtes http trois seulement sont liées à la bibliothèque d3.js. Le reste étant des requêtes vers des fichiers locaux. Une idée d'amélioration serait de regrouper les fichiers locaux en un seul fichier. Mais cela rendrait le code moins lisible.

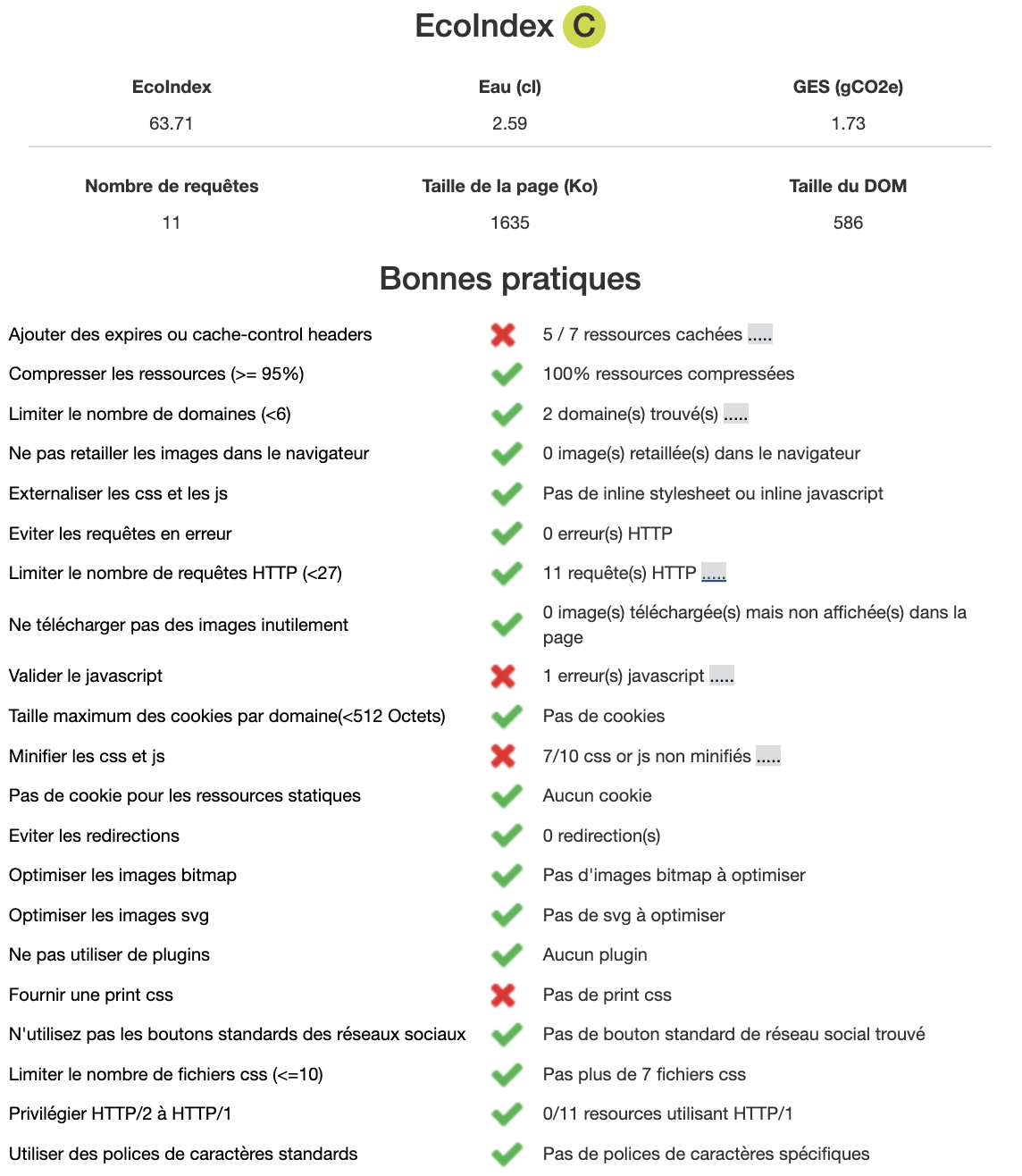

Voici le rapport complet de l'analyse GreenIT de notre page web :

L'analyse des bonnes pratiques montre plusieurs points d'amélioration :

• Ressources cachées : certaines ressources utilisées par notre page web ne comporte pas de gestion de cache. Cela signifie que le comportement du navigateur vis-à-vis de ces ressources n'est pas déterminé. Il est donc possible que le navigateur ne les mette pas en cache et donc qu'il les recharge à chaque fois qu'elles sont utilisées. À noter que les deux ressources concernées sont liées à la bibliothèque d3.js. Nous n'avons donc pas la main sur ces ressources. La seule option pour corriger cela serait d'utiliser une autre bibliothèque qui gère mieux le cache.
• Validation du JavaScript : l'analyse montre une erreur dans le fichier map.js. Or, après validation du code, nous ne constatons pas d'erreur. Une analyse plus détaillée nous aurait permis de comprendre la source du problème. Mais sans information supplémentaire, nous ne pouvons pas corriger ce point.
• Minification des ressources : la minification consiste à supprimer les espaces, les commentaires et à réduire la taille des noms de variables. Cela permet de réduire la taille des fichiers et donc de réduire le temps de chargement de la page. L'analyse montre que 7 fichiers JavaScript et CSS n'ont pas été minifiés. Parmi ces fichiers, 6 sont des fichiers locaux. Nous pouvons donc améliorer notre empreinte grâce à cette action rapide.
• Print CSS : les feuilles de style print permettent de définir le style de la page lorsqu'elle est en mode impression. Cela permet de supprimer les éléments inutiles et de mettre en avant les éléments importants. Notre page web ne comporte pas de feuille de style print. Cela n'a pas beaucoup d'impact car notre page n'est pas destinée à être imprimée. Mais cela peut être une amélioration intéressante si l'on souhaite améliorer notre empreinte.
